Привет! Я являюсь поставщиком AGV для тяжелых грузов с лазерным наведением, и сегодня я хочу поговорить на важную тему: какое минимальное рабочее пространство требуется для этих замечательных машин?
Прежде всего, давайте получим базовое представление о AGV для тяжелых грузов с лазерным наведением. Эти малыши довольно высокотехнологичны. Они используют лазерные технологии для навигации по рабочему пространству и несут очень тяжелые грузы. Они похожи на маслкары мира промышленной автоматизации, но вместо того, чтобы сжигать резину, они повышают уровень эффективности на складах, фабриках и других крупных промышленных предприятиях. Вы можете узнать о них большездесь.
Теперь, когда дело доходит до определения минимального рабочего пространства, в игру вступает немало факторов.
1. Размер AGV
Физические размеры самого тяжелого грузового автомобиля с лазерным наведением являются основной отправной точкой. Эти AGV могут сильно различаться по размерам, в зависимости от их грузоподъемности. Например, если вы имеете дело с AGV, предназначенным для перевозки действительно тяжелых грузов, например, до 50 тонн, он будет намного громоздче по сравнению с тем, который может перевозить только 5 тонн. И очевидно, что чем больше AGV, тем больше места ему нужно для перемещения.
Допустим, у вас есть AGV для тяжелых грузов стандартного размера с лазерным наведением длиной около 4 метров, шириной 2 метра и радиусом поворота 3 метра. Просто для того, чтобы он мог совершить простой поворот, ни во что не задев, ему нужно пространство, по крайней мере, настолько большое, насколько позволяет его радиус поворота. Таким образом, для базового поворота потребуется круглая площадка диаметром около 6–7 метров.
2. Размеры нагрузки
Нагрузка, которую несет AGV, также может оказать огромное влияние на требования к пространству. Если груз длинный и широкий, это может значительно увеличить общую занимаемую площадь комбинации AGV-груз. Представьте себе AGV, перевозящий большой прямоугольный механизм. Дополнительная длина и ширина этого груза означают, что AGV требуется больше свободного пространства со всех сторон для безопасного маневрирования.
Например, если ширина самого AGV составляет 2 метра, но он несет груз, который добавляет еще полметра к каждой стороне, внезапно его ширина фактически становится 3 метра. Это означает, что проходы и поворотные зоны в операционном пространстве должны быть как минимум достаточно широкими, чтобы вместить этот более широкий профиль.
3. Навигация и радиус поворота
Способ навигации AGV напрямую зависит от необходимого ему пространства. AGV с лазерным наведением довольно точны, но им все равно требуется определенное пространство для поворотов и изменения направления. Некоторые AGV имеют относительно небольшой радиус поворота, что отлично, поскольку позволяет им работать в ограниченном пространстве. Однако другие, особенно с более тяжелыми нагрузками или с определенными типами конфигураций колес, могут иметь больший радиус поворота.
Если у AGV большой радиус поворота, ему потребуется много открытого пространства для разворота или разворота на 90 градусов. В заводских условиях это может означать, что планировку рабочей зоны необходимо тщательно спланировать, чтобы обеспечить достаточно большие токарные участки. А если AGV приходится работать в узком проходе, могут потребоваться специальные навигационные алгоритмы, которые помогут ему максимально эффективно использовать ограниченное пространство.
4. Допуски безопасности
Безопасность очень важна, когда дело доходит до эксплуатации AGV. Вокруг AGV всегда должно быть дополнительное пространство, чтобы предотвратить столкновения с другим оборудованием, стенами или людьми. Это безопасное расстояние может варьироваться в зависимости от окружающей среды. В зоне с интенсивным движением транспорта и большим количеством работающих людей может потребоваться больший безопасный зазор, скажем, 1–2 метра со всех сторон AGV.
В более автоматизированной, ограниченной зоне, где меньше потенциальных препятствий, безопасное расстояние может быть уменьшено примерно до 0,5 метра. Но даже небольшое безопасное расстояние добавляется при расчете общего рабочего пространства.
5. Транспортный поток
Если в одном районе работает несколько AGV, транспортный поток становится серьезной проблемой. Вам необходимо убедиться, что AGV могут проехать друг мимо друга, не застревая и не создавая пробок. Это означает наличие достаточно широких проходов и четко определенных полос движения.
Например, если у вас есть два AGV, каждый шириной 2 метра, и вы хотите, чтобы между ними было безопасное расстояние в 1 метр, когда они проезжают, ширина прохода должна быть не менее 5 метров. И вам также необходимо подумать о том, как AGV будут входить и выходить из различных областей рабочего пространства. Места должно быть достаточно, чтобы при необходимости они могли встать в очередь и плавно влиться в основной транспортный поток.
Реальные – мировые сценарии
Давайте рассмотрим пару реальных сценариев, чтобы увидеть, как действуют эти факторы.
Складской сценарий
На складе может быть несколько стеллажей и сеть проходов. Если вы используете AGV для тяжелых грузов с лазерным наведением для перемещения поддонов с товарами, вам необходимо убедиться, что проходы достаточно широки. Предположим, ширина AGV составляет 1,8 метра, и он несет поддон, который добавляет по 0,2 метра с каждой стороны, в результате чего общая ширина составляет 2,2 метра. Вам также нужен безопасный зазор в 0,5 метра с каждой стороны. Итак, ширина прохода должна быть не менее 3,2 метра.
Для зон поворота в конце проходов необходимо учитывать радиус поворота AGV. Если радиус поворота составляет 2,5 метра, вам понадобится площадка диаметром не менее 5–6 метров, чтобы AGV мог совершить плавный поворот.
Сценарий заводской сборочной линии
На заводской сборочной линии AGV используются для перемещения тяжелых компонентов между различными рабочими станциями. Здесь требования к пространству часто очень специфичны. AGV должен иметь возможность точно позиционироваться на каждой рабочей станции. Возможно, у него будет ограниченное пространство для приближения и выхода из этих станций.
Допустим, AGV необходимо перевезти большой блок двигателя в конкретную точку сборки. Зона подхода должна быть достаточно широкой, чтобы вместить AGV и груз, а также небольшой безопасный зазор. Кроме того, AGV должно быть достаточно места, чтобы внести необходимые коррективы в свое положение перед тем, как сбросить груз.
Сравнение с другими типами AGV

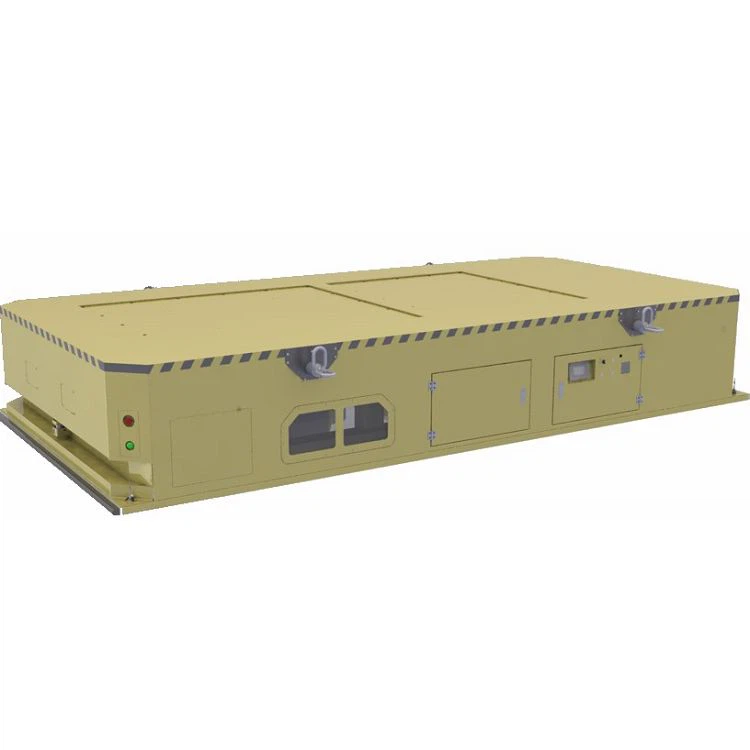

Также интересно сравнить требования к пространству, занимаемые AGV для тяжелых грузов с лазерным наведением, с другими типами AGV. Например,Беспилотные конвейерные AGVчасто предназначены для работы более линейным образом, перемещая товары по конвейерной траектории. Они обычно имеют меньший радиус поворота и могут требовать меньше места для общей работы по сравнению с тяжелыми AGV.
С другой стороны,AGV с тяжелой нагрузкой во всех направленияхболее гибки в плане движения. Они могут двигаться во всех направлениях, а это означает, что потенциально они могут работать на меньших пространствах. Однако им по-прежнему необходимо достаточно места, чтобы выдерживать тяжелые грузы и обеспечивать безопасность.
Заключение
Определение минимального рабочего пространства для тяжелых грузовых транспортных средств с лазерным наведением является сложной задачей. Он предполагает учет размеров AGV, габаритов груза, требований навигации, безопасных габаритов и транспортного потока. Каждая промышленная среда уникальна, и для проектирования эффективного и безопасного рабочего пространства необходим тщательный анализ этих факторов.
Если вы ищете AGV для тяжелых грузов с лазерным наведением и вам нужна помощь в определении подходящего рабочего пространства для ваших конкретных потребностей, или если у вас есть какие-либо другие вопросы о нашей продукции, не стесняйтесь обращаться к нам. Мы здесь, чтобы помочь вам принять лучшее решение для вашего бизнеса.
Ссылки
- Справочник по промышленной автоматизации, 3-е издание
- Руководство по проектированию и эксплуатации AGV, опубликованное Ассоциацией промышленной автоматизации.
